高頻線纜, 100Ω, 8對, 26AWG, PVC 外被
UL 20276 符合 燃燒VW-1

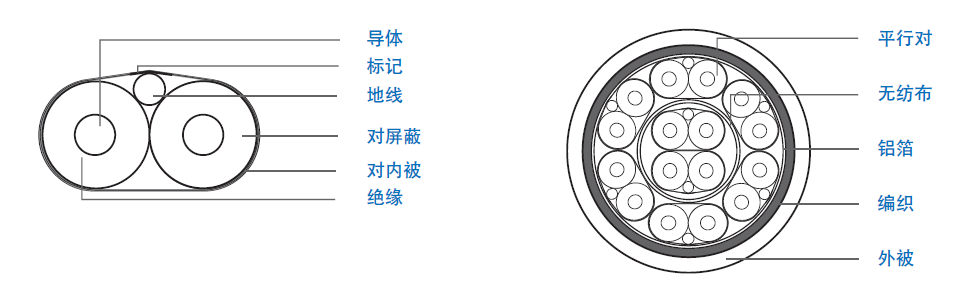

結構
| 平行對 | 成纜 |
| 導體：26 AWG 單根鍍銀銅線, 外徑0.404 mm | 半成品：8 對 (#1-8) 一起成纜 |
| 絕緣：0.47 mm of FPE, 外徑：1.35 mm, 顏色 - 本色 | 內屏蔽：雙面鋁箔，重疊率 25% |
| 對：扁平及平行 | 編織 |
| 地線：26 AWG 單根鍍錫銅線, 外徑0.404 mm | 外屏蔽：36 AWG 鍍錫導體，重疊率 80% |
| 對屏蔽：鋁箔麥拉帶, 鋁面朝內，顏色 - 藍 | 外被 |
| 對外被：PET | 0.76 mm 柔性PVC, 顏色 - 黑 直徑：9.3 mm 參考 |
| 對外徑：1.65*2.58mm 參考 | 印字 |
| 對的標識：第1對整個長度標識#1 ，第2對整個長 | E258654 AWM STYLE 20276 AWM Ⅰ/Ⅱ A/B 80℃ |
| 標識 #2，共8對 | 30V KSHS-11-26-008 KINGSIGNAL xxxxM |
電氣性能
| 測試8米，功能適用10 GHz | |
| 差模阻抗(Ohms@TDR) | 100±5 |
| 電容(pF/m, 1kHz) | Nom.42 |
| 延時(ns/ft) | Nom. 1.55 |
| 延時差(對內,ps/8m, Max) | 80 |
| 延時差(對間,ps/8m, Max) | 350 |
| 導體直流電阻(Ohms/km @ 20℃, Max) | 130 |
| 絕緣電阻(GOhms/km) | 1.0 |
| 傳播速率(%) | Nom.70 |
| 介電強度(V) | 100 |
| 衰減 (SDD21) | |
| 頻率(GHz) | 衰減(dB/10m Max) |
| 0.10 | 2.1 |
| 1.25 | 8.1 |
| 2.50 | 12.0 |
| 5.00 | 19.0 |
| 7.00 | 24.7 |
| 10.00 | 34.3 |
物理特性
| 彎曲半徑 | 5 * OD Min |
| 操作溫度(℃) | -40~+85 |
| 儲存溫度(℃) | -25~+65 |
